Rectificador RAF Ilion

rt raf lion

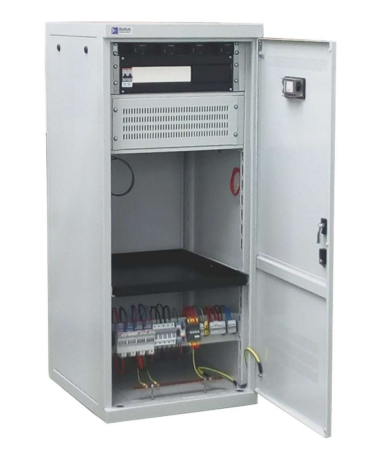

RAF ILION

El RAF Ilion es un rectificador de tecnología modular de alta frecuencia de referencia en términos de densidad de potencia y eficiencia.

La modularidad del sistema le permite obtener grandes ventajas: posibilidad de redundancia N+X, escalabilidad de potencia, mantenimientos sencillos y menor sensibilidad ante fallos.

El RAF Ilion va asociado al controlador Smartpack, que ofrece una gran facilidad de monitorización y configuración del retificador, tanto en local mediante su display LCD de alta resolución, como remotamente mediante gestor web, SNMP o Modbus.

El controlador Smartpack además incorpora múltiples funciones parametrizables destinadas al cuidado de la batería, tales como desconexión por baja tensión, compensación de carga por temperatura o limitación de la corriente de carga entre otras.

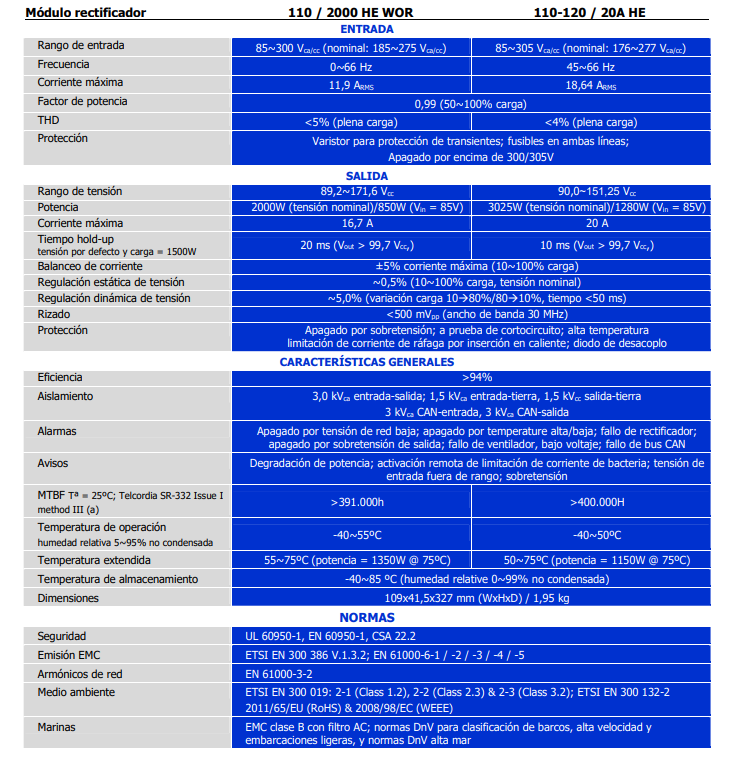

Las prestaciones eléctricas del RAF Ilion están al máximo nivel, con una eficiencia del 94%, un rizado de tan solo 500 mVpp y una teasa de distorsión armónica menor del 5%.

Estos parámetros le permiten obtener un importante ahorro energético.

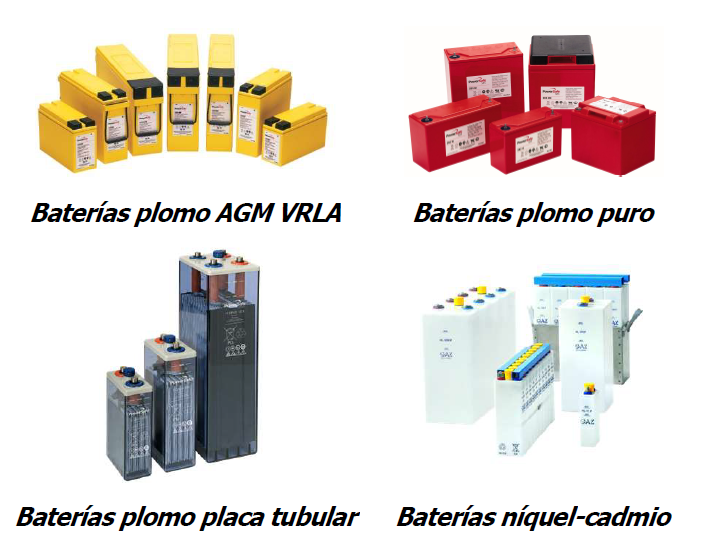

Baterías

El RAF Ilion se suministra asociado a cualquier tipo de batería estacionaria. La configuración personalizada para cada batería puede ser realizada por Recticur en fábrica o bien puede realizar su configuración a través de su controlador para
mayor flexibilidad.

baterias

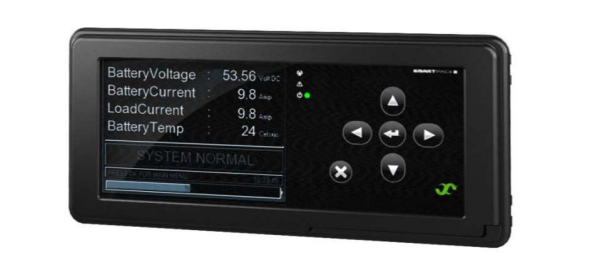

Señalización

rt raf lion senalizacion
  • Múltiples alarmas configurables basadas en eventos internos y señales analógicas o digitales.
  • Señalización de alarmas por display digital y contactos libres de potencial.
  • Monitorización remota mediante protocolos SNMP o Modbus sobre TCP/IP.
  • Carga y descarga de archivos de configuración a través de tarjeta SD o aplicación Powersuite (entorno Windows).

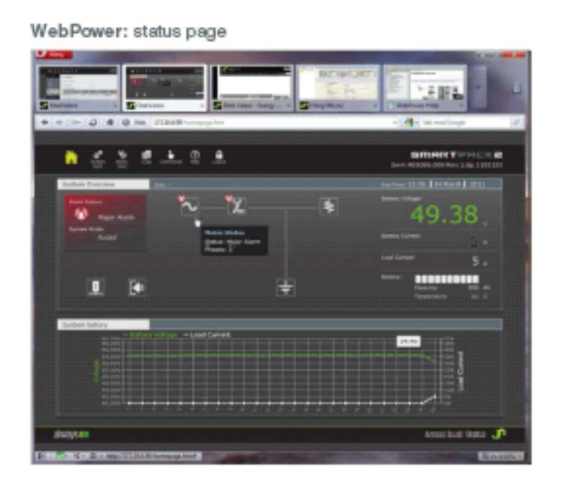

Funciones de control

  • Medición de tensión de salida.
  • Cálculo de corriente de utilización.
  • Cálculo de energía.
  • Desconexión de
  • carga/batería.
  • Reloj en tiempo real con respaldo de batería.
  • Almacenamiento de identificación de emplazamiento y mensajes.
  • Posición (longitud/latitud) para localización.
  • Test de salidas de relé.
  • Agrupado de alarmas y eventos en la salidas de relé.
  • Medición de corriente de batería.
  • Medición de temperatura de batería.
  • Test de batería (según tabla de descarga o límite de tiempo).
  • Configuración de datos y tabla de batería.
  • Indicación de capacidad de la batería.
  • Carga rápida de batería automática (según capacidad, tensión o intervalo) o manual.
  • Carga de batería compensada por temperatura.
  • Limitación de corriente de carga.
  • Desconexión de batería por baja tensión (LVD).
  • Información desglosada de cada módulo rectificador (número de serie, versión, temperatura…)
  • Medición individual de corriente de módulo rectificador.
  • Medición individual de tensión de entrada módulo rectificador.
  • Gestión de la eficiencia.
  • Tensión en modo de emergencia.
  • Arranque suave.
  • Resumen de alarmas internas detallado.
  • Control on/off para carga cíclica y reducción de consumo de combustible.
  • Registro de consumo de combustible y alarmas basado en medición de nivel de depósito.
  • Contador de ciclos de descarga/horas de funcionamiento de generador.
  • Registro de DoD (%) con indicación de hora.
rt raf lion funciones control

Personalización Física

El formato físico del RAF Ilion es igual de personalizable que su configuración eléctrica. La gran densidad de potencia permite envolventes de pequeño tamaño para poder adaptarse a instalaciones donde el tamaño sea reducido.

La batería puede alojarse de múltiples formas en el RAF Ilion: tanto dentro del armario como en bancada externa. Recticur fabrica armarios con bandejas fijas, extraíbles o escalonadas en función del tipo de batería y las necesidades del cliente.

Opciones estándar disponibles:
  • IP[X]: Grado de protección IP[X].
  • Z[x]: Refuerzo antisísmico para zona X
  • LUZ: Iluminación interna de armario accionada por un interruptor fin de carrera con la apertura de la puerta.
  • RC: Resistencia de caldeo regulada por termostato y/o higrostato para evitar la condensación
  • SCH: Toma de salida monofásica 230 Vca con enchufe Schuko.
  • REMA: Conector REMA para facilitar la prueba de descarga de baterías.
Más posibilidades de personalización disponibles bajo consulta.

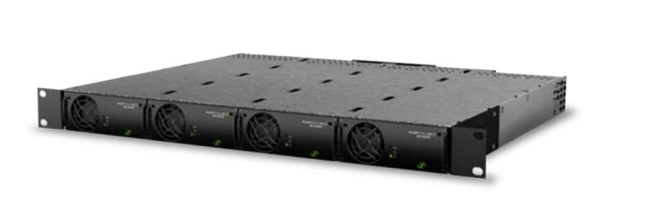

RAF ILION-S

Con esta opción es posible reutilizar armarios y baterías existentes. De este modo podrá sustituir fácilmente rectificadores existentes por avería u obsolescencia, o integrarlos de forma homogénea en su sistema.

rt raf lion raf lion s

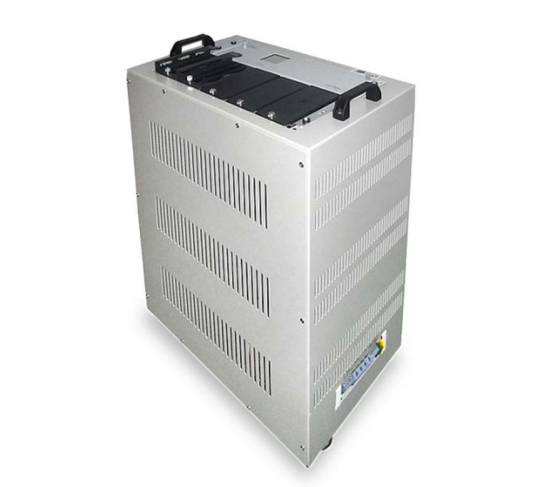

RAF ILION-P

Recticur le permite disponer de equipos portables, de gran utilidad en casos de emergencia, o para mantenimientos. Existe total versatilidad en el diseño del armario, bien sea priorizando en su portabilidad, aumentando el grado de protección…

rt raf lion raf lion p
